2021年度 電験3種 上期 - 理論 - 問16(b) 電験3種 配点 5

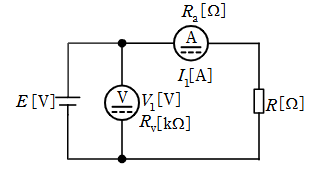

図のように、電源 \(E\) [V], 負荷抵抗 \(R\) [\(\Omega\)], 内部抵抗 \(R_{v}\) [k\(\Omega\)] の電圧計及び内部抵抗 \(R_{a}\) [\(\Omega\)] の電流計を接続した回路がある。この回路において、電圧計及び電流計の指示値がそれぞれ \(V_{1}\) [V], \(I_{1}\) [A] であるとき、次の(a)及び(b)の問に答えよ。ただし、電圧計と電流計の指示値の積を負荷抵抗 \(R\) [\(\Omega\)] の消費電力の測定値とする。

• (1)

  0.3
• (2)

  0.8
• (3)

  0.9
• (4)

  1.0
• (5)

  1.2
