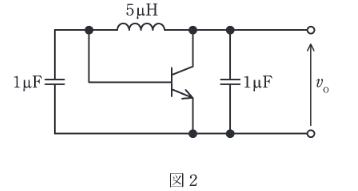

(選択問題) 発振回路について、次の(a)及び(b)の問に答えよ。 図2は、ある発振回路のトランジスタに接続されている、電極間のリアクタンスを示している。この回路が発振するとき、発振周波数 \(f_{0}\) [kHz] はどの程度の大きさになるか、最も近いものを次の(1)～(5)のうちから一つ選べ。 (回路定数: \(L=5 \mu\)H, コンデンサ2つが直列で \(1 \mu\)F ずつ)
