2021年度 電験3種 上期 - 機械 - 問11 電験3種 配点 5

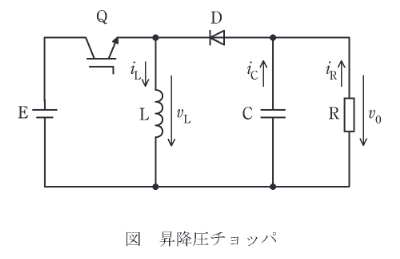

図は昇降圧チョッパを示している。スイッチQ、ダイオードD、リアクトルL、コンデンサCを用いて、図のような向きに定めた負荷抵抗Rの電圧を制御するためのものである。これらの回路で、直流電源Eの電圧は一定とする。また、回路の時定数は、スイッチQの動作周期に対して十分に大きいものとする。回路のスイッチQの通流率とした場合、回路の定常状態での動作に関する記述として、誤っているものを次の(1)～(5)のうちから一つ選べ。

• (1)

  Qがオンのときは、電源EからのエネルギーがLに蓄えられる。
• (2)

  Qがオフのときは、Lに蓄えられたエネルギーが負荷抵抗Rとコンデンサ CにDを通して放出される。
• (3)

  出力電圧の平均値は、通流率が0.5より小さいときは昇圧チョッパ, 0.5 より大きいときは降圧チョッパとして動作する。
• (4)

  出力電圧の平均値は、図の \(v_o\) の向きを考慮すると正になる。
• (5)

  Lの電圧の平均電圧は、Qのスイッチング一周期で0となる。
