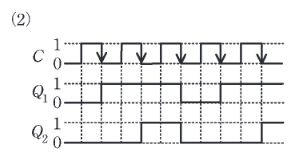

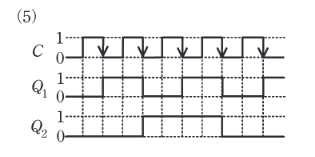

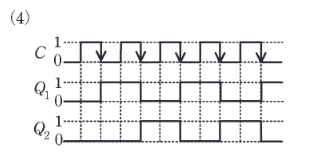

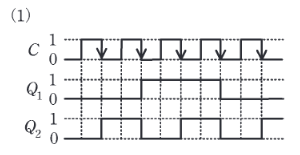

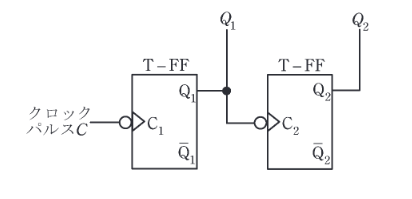

情報の一時的な記憶回路として用いられるフリップフロップ (FF) 回路について、次の(a)及び(b)の問に答えよ。 クロックパルスの立ち下がりで動作する二つのT-FF を用いた図の回路を考える。この回路において、クロックパルスCに対する回路の出力 \(Q_1\) 及び \(Q_2\) のタイムチャートとして、正しいものを次の(1)～(5)のうちから一つ選べ。
