問題文
次のa)〜e)の文章は、図の高圧受電設備における保護協調に関する記述である。
これらの文章の内容について、適切なものと不適切なものの組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
a) 受電設備内(図中A点)において短絡事故が発生した場合、VCB (真空遮断器)が、一般送配電事業者の配電用変電所の送り出し遮断器よりも早く動作するようにOCR(過電流継電器)の整定値を決定した。
b) TR2(変圧器)の低圧側で、かつMCCB2 (配線用遮断器)の電源側(図中B点)で短絡事故が発生した場合、VCB(真空遮断器)が動作するよりも早く LBS2(負荷開閉器)のPF2 (電力ヒューズ)が溶断するように設計した。
c) 低圧のMCCB2(配線用遮断器)の負荷側(図中C点)で短絡事故が発生した場合、MCCB2(配線用遮断器)が動作するよりも先にLBS2 (負荷開閉器)のPF2(電力ヒューズ)が溶断しないように設計した。
d) SC(高圧コンデンサ)の端子間(図中D点)で短絡事故が発生した場合、VCB(真空遮断器)が動作するよりも早く LBS3 (負荷開閉器)のPF3 (電力ヒューズ)が溶断するように設計した。
e) GR付PAS(地絡継電装置付高圧交流負荷開閉器)は、高圧引込ケーブルで1線地絡事故が発生した場合であっても動作しないように設計した。

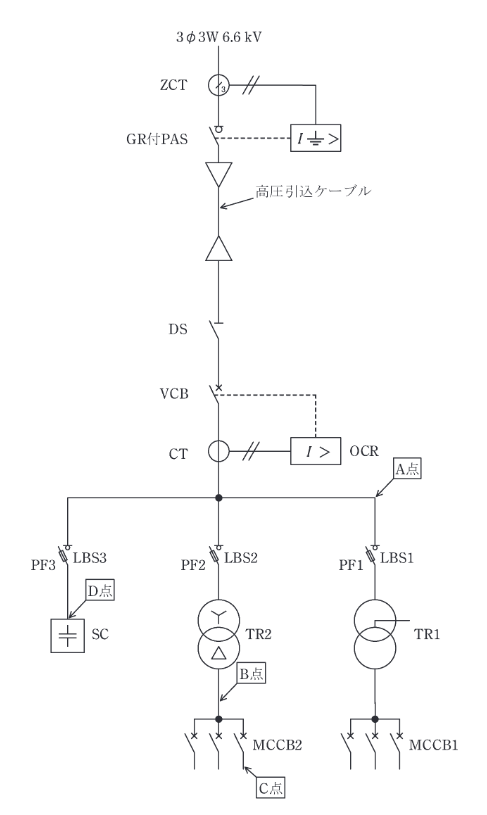

図はタップで拡大できます。
選択肢
-
(1)
a:適切 b:適切 c:適切 d:適切 e:不適切
-
(2)
a:不適切 b:不適切 c:適切 d:不適切 e:適切
-
(3)
a:適切 b:適切 c:不適切 d:不適切 e:不適切
-
(4)
a:適切 b:不適切 c:適切 d:適切 e:適切
-
(5)
a:不適切 b:適切 c:不適切 d:不適切 e:不適切
保護協調は「事故点の直近上位」が先に動作して，停電範囲を最小化するのが基本。
a) 受電設備内A点短絡は，所内のVCBが上位系統の遮断器より先に動作する整定が適切。
b) B点短絡は，直近上位のLBS2のPF2がVCBより先に溶断する設計が適切。
c) C点短絡は，低圧側のMCCB2が先に動作し，PF2が先に溶断しないようにするのが適切。
d) D点（SC端子間）短絡は，直近上位のLBS3のPF3がVCBより先に溶断する設計が適切。
e) 高圧引込ケーブルの1線地絡では，直近上位のGR付PASが動作すべきで，「動作しない」は不適切。
以上より a～d が適切，e が不適切の(1)。
