問題文

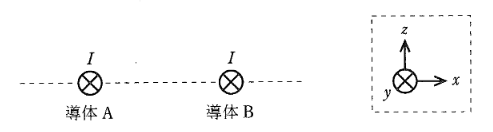

図に示すように、直線導体A及びBがy方向に平行に配置され、両導体に同じ大きさの電流が共に+y 方向に流れているとする。このとき、各導体に加わる力の方向について、正しいものを組み合わせたのは次のうちどれか。なお、xyz 座標の定義は、破線の枠内の図で示したとおりとする。
図はタップで拡大できます。
選択肢
-
-
-
-
-
(5)
導体A: どちらの導体にも力は働かない, 導体B: どちらの導体にも力は働かない
同じ向きに電流が流れる2本の平行導線の間には、**引力**が働きます。
互いに引き合うため：
* 導体Aは右向き（導体Bの方向）、つまり **+x方向** の力を受けます。
* 導体Bは左向き（導体Aの方向）、つまり **-x方向** の力を受けます。
