2022年度 電験3種 上期 - 理論 - 問15(a) 電験3種 配点 5

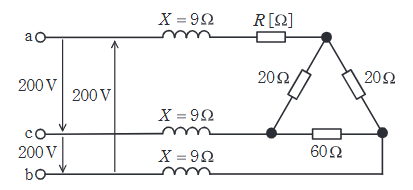

図のように、線間電圧 \( 200 \mathrm{V} \) の対称三相交流電源に、三相負荷として誘導性リアクタンス \( X=9 \mathrm{\Omega} \) の3個のコイルと \( R \mathrm{[\Omega]} \)、\( 20 \mathrm{\Omega} \)、\( 20 \mathrm{\Omega} \)、\( 60 \mathrm{\Omega} \) の4個の抵抗を接続した回路がある。端子a, b, cから流入する線電流の大きさは等しいものとする。この回路について、次の(a)及び(b)の問に答えよ。 線電流の大きさが \( 7.7 \mathrm{A} \)、三相負荷の無効電力が \( 1.6 \mathrm{kvar} \) であるとき、三相負荷の力率の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。

• (1)

  0.5
• (2)

  0.6
• (3)

  0.7
• (4)

  0.8
• (5)

  1.0
