問題文

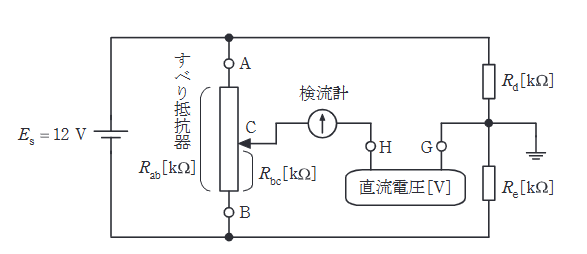

図は、抵抗 \( R_{ab} \mathrm{[k\Omega]} \) のすべり抵抗器、抵抗 \( R_d \mathrm{[k\Omega]} \)、抵抗 \( R_e \mathrm{[k\Omega]} \) と直流電圧 \( E_s = 12 \mathrm{V} \) の電源を用いて、端子H, G間に接続した未知の直流電圧 \( E_x \mathrm{[V]} \) を測るための回路である。次の(a)及び(b)の問に答えよ。
ただし、端子Gを電位の基準(0V)とする。
抵抗 \( R_d=5 \mathrm{k\Omega} \)、抵抗 \( R_e=5 \mathrm{k\Omega} \) として、直流電圧3Vの電源の正極を端子Hに、負極を端子Gに接続した。すべり抵抗器の接触子Cの位置を調整して検流計の電流を零にしたところ、すべり抵抗器の端子Bと接触子C間の抵抗 \( R_{bc}=18 \mathrm{k\Omega} \) となった。すべり抵抗器の抵抗 \( R_{ab} \mathrm{[k\Omega]} \) の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
