問題文

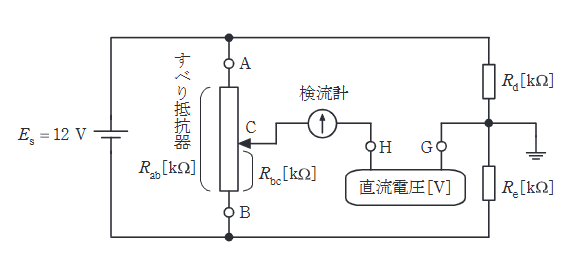

図は、抵抗 \( R_{ab} \mathrm{[k\Omega]} \) のすべり抵抗器、抵抗 \( R_d \mathrm{[k\Omega]} \)、抵抗 \( R_e \mathrm{[k\Omega]} \) と直流電圧 \( E_s = 12 \mathrm{V} \) の電源を用いて、端子H, G間に接続した未知の直流電圧 \( E_x \mathrm{[V]} \) を測るための回路である。次の(a)及び(b)の問に答えよ。
ただし、端子Gを電位の基準(0V)とする。
次に、直流電圧3Vの電源を取り外し、未知の直流電圧 \( E_x \mathrm{[V]} \) の電源を端子H, G間に接続した。ただし、端子Gから見た端子Hの電圧を \( E_x \mathrm{[V]} \) とする。抵抗 \( R_d=2 \mathrm{k\Omega} \)、抵抗 \( R_e=22 \mathrm{k\Omega} \) としてすべり抵抗器の接触子Cの位置を調整し、すべり抵抗器の端子Bと接触子C間の抵抗 \( R_{bc}=12 \mathrm{k\Omega} \) としたときに、検流計の電流が零となった。このときの \( E_x \mathrm{[V]} \) の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
