2022年度 電験3種 上期 - 電力 - 問7 2022年度 上期 電力 問7

電験3種 配点 5
ログイン不要で試せます
問題文

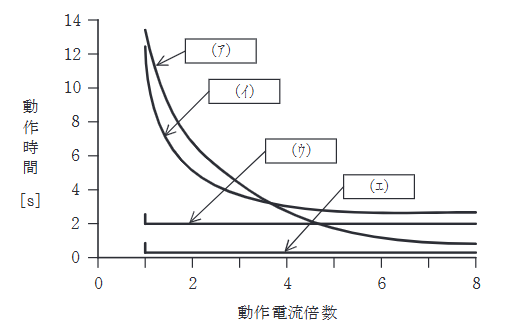

図に示す過電流継電器の各種限時特性 (ア) ～ (エ) に対する名称の組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。 (ア) 動作電流が大きくなるにつれて動作時間が滑らかに短くなる曲線 (イ) ある電流値までは(ア)と同様だが、大電流領域で一定時間となる曲線 (ウ) 動作電流値に関わらず一定の時間で動作する直線 (エ) 動作電流設定値を超えると瞬時に動作する直線

2022年度 上期 電力 問7の問題図
図はタップで拡大できます。
選択肢

選択して採点します。

1 選ぶ 2 採点 3 解説
(ア)
(イ)
(ウ)
(エ)
  • (1)
    (ア)
    反限時特性
    (イ)
    反限時定限時特性
    (ウ)
    定限時特性
    (エ)
    瞬時特性
  • (2)
    (ア)
    反限時定限時特性
    (イ)
    反限時特性
    (ウ)
    定限時特性
    (エ)
    瞬時特性
  • (3)
    (ア)
    反限時特性
    (イ)
    定限時特性
    (ウ)
    瞬時特性
    (エ)
    反限時定限時特性
  • (4)
    (ア)
    定限時特性
    (イ)
    反限時定限時特性
    (ウ)
    反限時特性
    (エ)
    瞬時特性
  • (5)
    (ア)
    反限時定限時特性
    (イ)
    反限時特性
    (ウ)
    瞬時特性
    (エ)
    定限時特性
