問題文

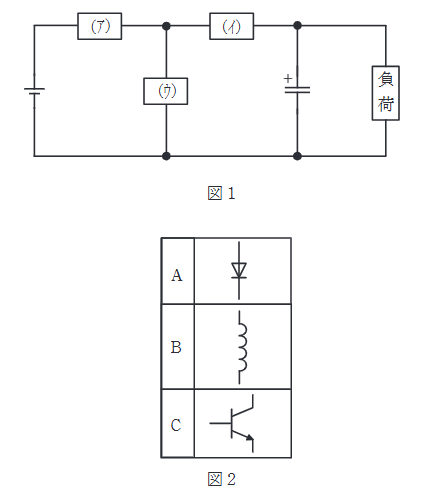

図1は直流チョッパ回路の基本構成図を示している。降圧チョッパを構成するデバイスを図2より選んで回路を構成したい。(ア)〜(ウ)に入るデバイスの組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
ただし、図2に示す図記号の向きは任意に変更できるものとする。
図はタップで拡大できます。
選択肢
降圧チョッパは，入力からリアクトルへ電流を断続するスイッチ素子と，オフ時にリアクトル電流の通り道となる還流ダイオード，そして直列のリアクトルで構成する。
図の配置から（ア）=スイッチ，（イ）=リアクトル，（ウ）=ダイオードとなるので，（ア）C，（イ）B，（ウ）Aの(4)。
