問題文
以下の論理回路について、次の(a)及び(b)の問に答えよ。

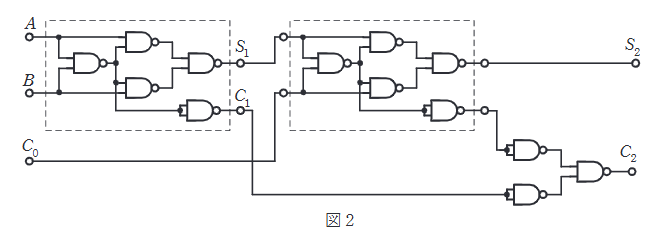

図1に示す論理回路を2組用いて図2に示すように接続して構成したとき、A, B及び \(C_0\) の入力に対する出力 \(S_2\) 及び \(C_2\) の記述として、正しいものを次の(1)〜(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
-
(1)
\(A=0, B=0, C_0=0\) を入力したときの出力は、 \(S_2=0, C_2=1\)
-
(2)
\(A=0, B=1, C_0=0\) を入力したときの出力は、 \(S_2=1, C_2=0\)
-
(3)
\(A=1, B=0, C_0=0\) を入力したときの出力は、 \(S_2=0, C_2=1\)
-
(4)
\(A=1, B=0, C_0=1\) を入力したときの出力は、 \(S_2=1, C_2=0\)
-
(5)
\(A=1, B=1, C_0=1\) を入力したときの出力は、 \(S_2=0, C_2=1\)
図2は図1を2段接続した構成で，\(A=0,B=1,C_{0}=0\)を与えると下位段の和が伝搬し，最終的に \(S_{2}=1,\,C_{2}=0\) となる。よって(2)。
