問題文
演算増幅器(オペアンプ)について、次の(a)及び(b)に答えよ。

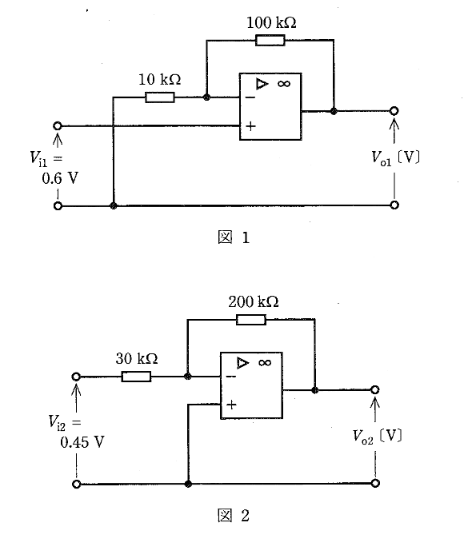

図1及び図2のような直流増幅回路がある。それぞれの出力電圧 \(V_{o1}\) [V], \(V_{o2}\) [V] の値として、正しいものを組み合わせたのは次のうちどれか。
ただし、演算増幅器は理想的なものとし、\(V_{i1}=0.6\) [V] 及び \(V_{i2}=0.45\) [V] は入力電圧である。
図はタップで拡大できます。
選択肢
-
(1)
\(V_{o1}\): 6.6, \(V_{o2}\): 3.0
-
(2)
\(V_{o1}\): 6.6, \(V_{o2}\): -3.0
-
(3)
\(V_{o1}\): -6.6, \(V_{o2}\): 3.0
-
(4)
\(V_{o1}\): 4.5, \(V_{o2}\): 9.0
-
(5)
\(V_{o1}\): 4.5, \(V_{o2}\): -9.0
