問題文
三相3線式高圧配電線の電圧降下について、次の(a)及び(b)の問に答えよ。

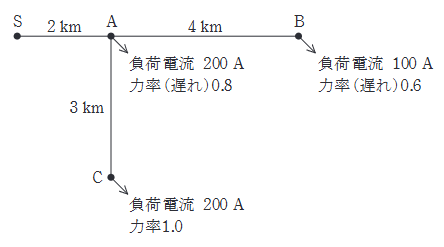

図のように、送電端S点から三相3線式高圧配電線でA点、B点及びC点の負荷に電力を供給している。S点の線間電圧は6600Vであり、配電線1線当たりの抵抗及びリアクタンスはそれぞれ \(0.3 \Omega/km\) とする。
S-A間を流れる電流の値 [A] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
各負荷電流を力率込みで複素数（有効分＋無効分）として求め，区間 \( \mathrm{S-A} \) を流れる電流はそれらのベクトル和で与える。合成電流の大きさが約 \(465\ \mathrm{A}\) となるため(5)。
