三相3線式高圧配電線の電圧降下について、次の(a)及び(b)の問に答えよ。

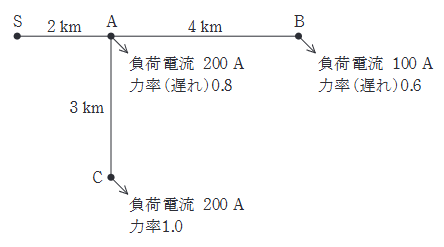

図のように、送電端S点から三相3線式高圧配電線でA点、B点及びC点の負荷に電力を供給している。S点の線間電圧は6600Vであり、配電線1線当たりの抵抗及びリアクタンスはそれぞれ \(0.3 \Omega/km\) とする。
A-B における電圧降下率の値[%]として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
線路 1 線あたりの \(R\) と \(X\)（区間長×単位インピーダンス）を求め，配電線の電圧降下近似式
\( \varepsilon \approx \sqrt{3}\,I\left(R\cos\theta+X\sin\theta\right) \)
で区間 \( \mathrm{AB} \) の電圧降下を算出する。降下率は受電側電圧を基準に評価して約 \(5.1\ \%\) となるので(2)。
