2023年度 電験3種 上期 - 機械 - 問16(b) 2023年度 上期 機械 問16(b)

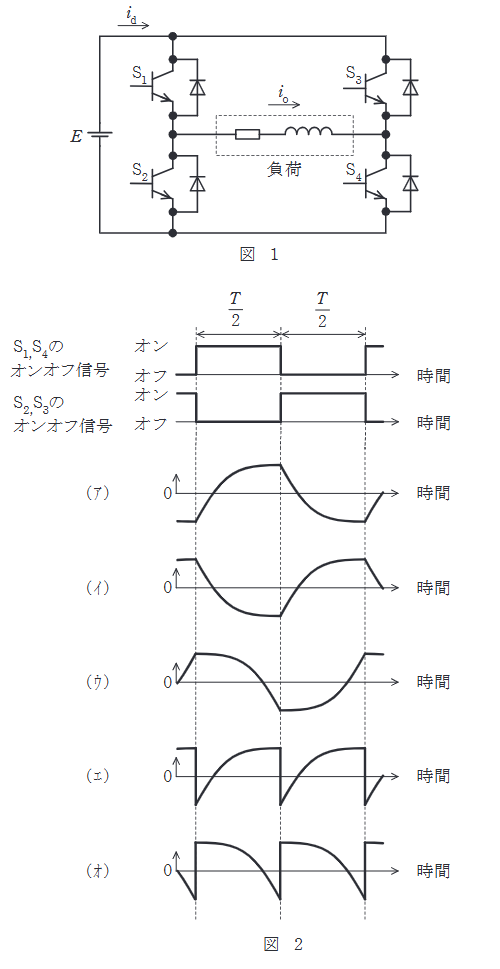

この問題では、負荷電流がスイッチを通る区間と還流ダイオードを通る区間を分け、直流電流が正負に現れるタイミングを確認します。

選択肢(4)の「ダイオードが導通することによって得られる逆電圧でパワートランジスタを転流させている」という記述は、サイリスタ等の強制転流（または負荷転流）方式の説明に近いもので、自己消弧能力を持つトランジスタ（パワートランジスタ、IGBT、MOSFET）の動作説明としては誤りです。トランジスタはゲート信号でオフになります。

パワエレの問題では、オン区間とオフ区間でどの素子が導通するかを区切って考えるのが基本です。電流が連続する素子と、電圧が切り替わる端子を分けて見ると回路の動作を追いやすくなります。

平均値や実効値を求めるときは、一周期のどの区間を積分対象にするかを先に決めると式の立て方が安定します。波形図がある場合は、各区間の符号や電流の向きも確認しておきます。
