問題文

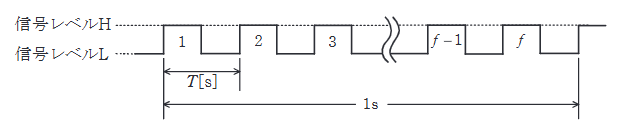

（選択問題）図は、マイクロプロセッサの動作クロックを示す。マイクロプロセッサは動作クロックと呼ばれるパルス信号に同期して処理を行う。また、マイクロプロセッサが1命令当たりに使用する平均クロック数をCPIと呼ぶ。1クロックの周期 \(T\) [s] をサイクルタイム、1秒当たりの動作クロック数 \(f\) を動作周波数と呼ぶ。
次の(a)及び(b)の問に答えよ。
CPI=4 のマイクロプロセッサにおいて1命令当たりの平均実行時間が 0.02 \(\mu\text{s}\) であった。このマイクロプロセッサの動作周波数の値 [MHz] として、正しいものを次の(1)〜(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
1命令の実行時間 \(T_{exe} = 0.02 \, \mu\text{s} = 20 \times 10^{-9} \, \text{s}\)。
\(T_{exe} = CPI \times T_{cycle} = \dfrac{CPI}{f}\) より、
\[f = \dfrac{CPI}{T_{exe}} = \dfrac{4}{0.02 \times 10^{-6}} = \dfrac{400}{2} \times 10^6 = 200 \times 10^6 \, [\text{Hz}] = 200 \, [\text{MHz}]\]
