2023年度 電験3種 下期 - 理論 - 問15(a) 電験3種 配点 5

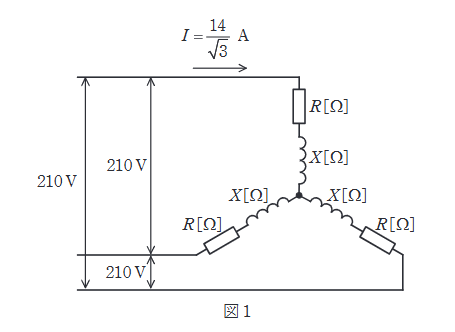

抵抗 \(R \mathrm{[\Omega]}\)、誘導性リアクタンス \(X \mathrm{[\Omega]}\) からなる平衡三相負荷(力率80%)に対称三相交流電源を接続した交流回路がある。次の(a)及び(b)の問に答えよ。 図1のように、Y結線した平衡三相負荷に線間電圧 \(210 \mathrm{V}\) の三相電圧を加えたとき、回路を流れる線電流 \(I\) は \(\dfrac{14}{\sqrt{3}} \mathrm{A}\) であった。負荷の誘導性リアクタンス \(X\) の値 \(\mathrm{[\Omega]}\) として、最も近いものを次の(1)～(5)のうちから一つ選べ。
