問題文

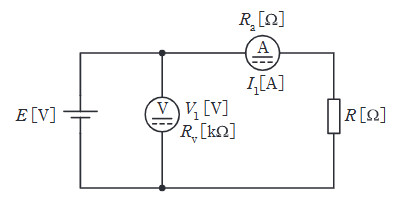

図のように、電源 \(E \mathrm{[V]}\)、負荷抵抗 \(R \mathrm{[\Omega]}\)、内部抵抗 \(R_{v} \mathrm{[k\Omega]}\) の電圧計及び内部抵抗 \(R_{a} \mathrm{[\Omega]}\) の電流計を接続した回路がある。この回路において、電圧計及び電流計の指示値がそれぞれ \(V_{1} \mathrm{[V]}\)、\(I_{1} \mathrm{[A]}\) であるとき、次の(a)及び(b)の問に答えよ。ただし、電圧計と電流計の指示値の積を負荷抵抗 \(R \mathrm{[\Omega]}\) の消費電力の測定値とする。
電流計の電力損失の値 \(\mathrm{[W]}\) を表す式として、正しいものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
-
(1)
\(\dfrac{V_{1}^{2}}{R_{d}}\)
-
(2)
\(\dfrac{V_{1}^{2}}{R_{a}}-I_{1}^{2}R_{a}\)
-
(3)
\(\dfrac{V_{1}^{2}}{R_{v}}+I_{1}^{2}R_{a}\)
-
-
(5)
\(I_{1}^{2}R_{a}-I_{1}^{2}R_{v}\)
