2023年度 電験3種 下期 - 理論 - 問16(b) 電験3種 配点 5

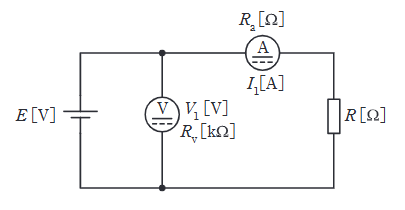

図のように、電源 \(E \mathrm{[V]}\)、負荷抵抗 \(R \mathrm{[\Omega]}\)、内部抵抗 \(R_{v} \mathrm{[k\Omega]}\) の電圧計及び内部抵抗 \(R_{a} \mathrm{[\Omega]}\) の電流計を接続した回路がある。この回路において、電圧計及び電流計の指示値がそれぞれ \(V_{1} \mathrm{[V]}\)、\(I_{1} \mathrm{[A]}\) であるとき、次の(a)及び(b)の問に答えよ。ただし、電圧計と電流計の指示値の積を負荷抵抗 \(R \mathrm{[\Omega]}\) の消費電力の測定値とする。 今、負荷抵抗 \(R=320 \Omega\)、電流計の内部抵抗 \(R_{a}=4 \Omega\) が分かっている。この回路で得られた負荷抵抗 \(R \mathrm{[\Omega]}\) の消費電力の測定値 \(V_{1}I_{1} \mathrm{[W]}\) に対して、\(R \mathrm{[\Omega]}\) の消費電力を真値とするとき、誤差率の値 \(\mathrm{[\%]}\) として、最も近いものを次の(1)～(5)のうちから一つ選べ。

• (1)

  0.3
• (2)

  0.8
• (3)

  0.9
• (4)

  1.0
• (5)

  1.2
