2023年度 電験3種 下期 - 電力 - 問1 電験3種 配点 5

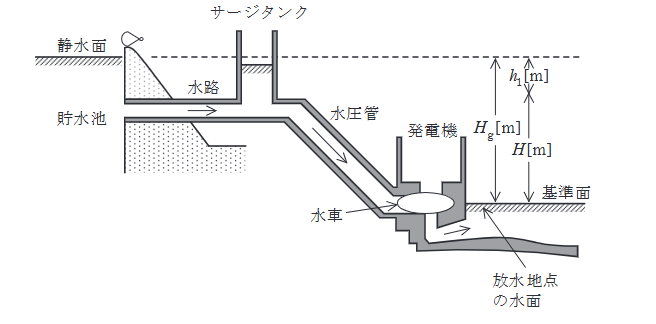

次の文章は、水力発電の理論式に関する記述である。 図に示すように、放水地点の水面を基準面とすれば、基準面から貯水池の静水面までの高さ \(H [m]\) を一般に (ア) という。また、水路や水圧管の壁と水との摩擦によるエネルギー損失に相当する高さ \(h_1 [m]\) を (イ) という。さらに、\(H\) と \(h_1\) の差 \(H = H_g - h_1\) を一般に (ウ) という。 今、\(Q [m^3/s]\) の水が水車に流れ込み、水車の効率を \(\eta_w\) とすれば、水車出力 \(P\) は (エ) になる。さらに、発電機の効率を \(\eta_g\) とすれば、発電機出力 \(P_g\) は (オ) になる。ただし、重力加速度は \(9.8 m/s^2\) とする。
