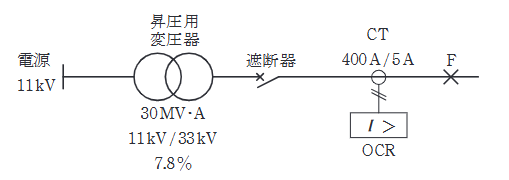

図のような系統において、昇圧用変圧器の容量は30MV・A、変圧比は11kV/33kV、百分率インピーダンスは自己容量基準で7.8%、計器用変流器(CT)の変流比は400A/5Aである。系統の点Fにおいて、三相短絡事故が発生し、1800Aの短絡電流が流れたとき、次の(a)及び(b)の問に答えよ。 ただし、CTの磁気飽和は考慮しないものとする。 系統の基準容量を10MV・Aとしたとき、事故点Fから電源側をみた百分率インピーダンスの値 [%] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
