2023年度 電験3種 下期 - 電力 - 問16(b) 電験3種 配点 5

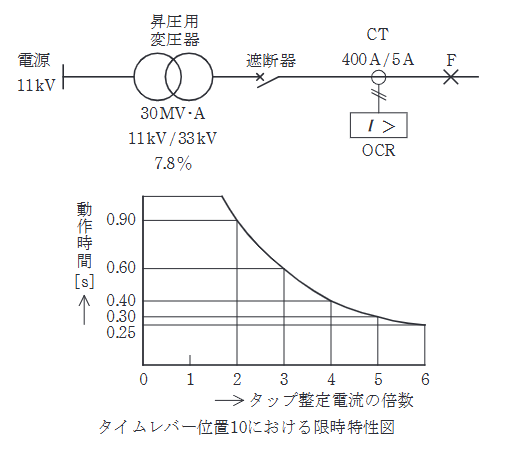

図のような系統において、昇圧用変圧器の容量は30MV・A、変圧比は11kV/33kV、百分率インピーダンスは自己容量基準で7.8%、計器用変流器(CT)の変流比は400A/5Aである。系統の点Fにおいて、三相短絡事故が発生し、1800Aの短絡電流が流れたとき、次の(a)及び(b)の問に答えよ。 ただし、CTの磁気飽和は考慮しないものとする。 過電流継電器(OCR)を0.09sで動作させるには、OCRの電流タップ値を何アンペアの位置に整定すればよいか、正しいものを次の(1)～(5)のうちから一つ選べ。 ただし、OCRのタイムレバー位置は3に整定されており、タイムレバー位置10における限時特性は図示(略)のとおりである。

• (1)

  3.0 A
• (2)

  3.5 A
• (3)

  4.0 A
• (4)

  4.5 A
• (5)

  5.0 A
