問題文

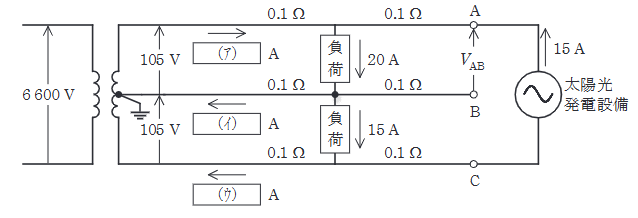

図のような単相3線式配電線路がある。系統の中間点に図のとおり負荷が接続されており、末端のAC間に太陽光発電設備が逆変換装置を介して接続されている。各部の電圧及び電流が図に示された値であるとき、次の(a)及び(b)の問に答えよ。
ただし、図示していないインピーダンスは無視するとともに、線路のインピーダンスは抵抗であり、負荷の力率は1、太陽光発電設備は発電出力電流(交流側)15A, 力率1で一定とする。
図中AB間の端子電圧 \(V_{AB}\) の値 [V] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
各線路抵抗による電圧降下（上昇）は \( V=RI \) で求め、基準点から端子A・Bの電位を順に計算する。
計算すると \( V_{\mathrm{A}}=106 \ \mathrm{[V]} \)、\( V_{\mathrm{B}}=0.5 \ \mathrm{[V]} \) となるため、
\[
V_{\mathrm{AB}}=V_{\mathrm{A}}-V_{\mathrm{B}}=106-0.5=105.5 \ \mathrm{[V]}
\]
