2023年度 電験3種 下期 - 法規 - 問11(a) 電験3種 配点 5

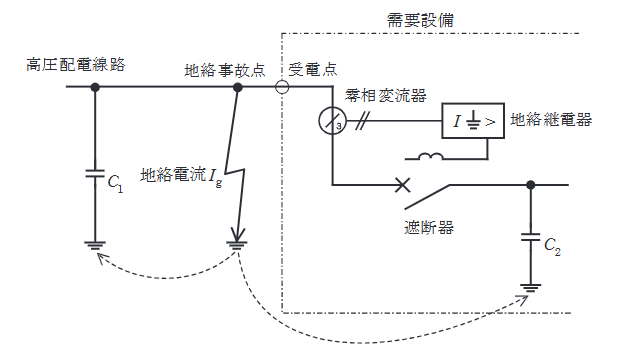

図は、線間電圧 \(V\) [V]、周波数 \(f\) [Hz] の中性点非接地方式の三相3線式高圧配電線路及びある需要設備の高圧地絡保護システムを簡易に示した単線図である。 高圧配電線路一相の全対地静電容量を \(C_1\) [F]、需要設備一相の全対地静電容量を \(C_2\) [F] とするとき、次の(a)及び(b)の問に答えよ。 ただし、図示されていない負荷、線路定数及び配電用変電所の制限抵抗は無視するものとする。 図の配電線路において、遮断器が「入」の状態で地絡事故点に一線完全地絡事故が発生し地絡電流 \(I_g\) [A]が流れた。このとき \(I_g\) の大きさを表す式として、正しいものを次の(1)〜(5)のうちから一つ選べ。 ただし、間欠アークによる影響等は無視するものとし、この地絡事故によって遮断器は遮断しないものとする。
