2023年度 電験3種 下期 - 法規 - 問11(a) 電験3種 配点 5

この問題の論点は、条文の対象、設備、数値要件を正しく対応付けられるかという点です。最初に問題文の条件を固定し、どの式や用語で判定するかを決めると全体が追いやすくなります。

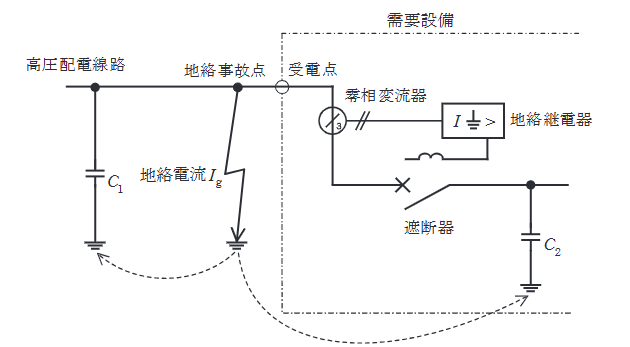

一線地絡電流 \(I_g\) は、全対地静電容量 \(C = C_1 + C_2\) を通して流れます。
\[ I_g = 3 \times 2\pi f C \times \dfrac{V}{\sqrt{3}} = \sqrt{3} \times 2\pi f V (C_1 + C_2) = 2\sqrt{3}\pi f V (C_1 + C_2) \]
したがって、(4)が正解です。

法規は似た言い回しが多いので、設備の種類、対象者、数値条件をばらさず一まとまりで押さえると判断が安定します。

類題でも、空欄の前後だけで決めず、条文全体の意味と数値要件を一緒に確認する習慣をつけると得点が安定します。

特に空欄補充型では、語句単体ではなく、何に対する規定か、どの数値と結び付くかまで含めて覚えると再現しやすくなります。

図や特性から判断する問題では、どの区間の傾き、交点、波形の位置を根拠にするかを先に固定すると、選択肢を機械的に切り分けやすくなります。
