2023年度 電験3種 下期 - 法規 - 問13(b) 2023年度 下期 法規 問13(b)

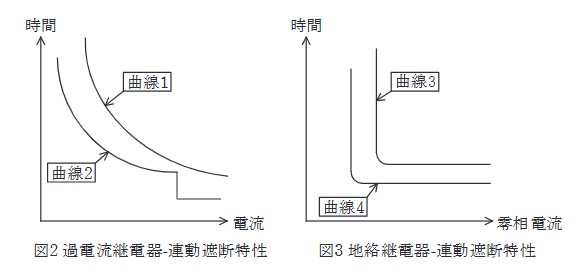

電気工作物に起因する供給支障事故について、次の(a)及び(b)の問に答えよ。 次の記述中の空白箇所（ア）〜（エ）に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。 ① 受電設備を含む配電系統において、過負荷又は短絡あるいは地絡が生じたとき、供給支障の拡大を防ぐため、事故点直近上位の遮断器のみが動作し、他の遮断器は動作しないとき、これらの遮断器の間では（ア）がとられているという。 ② 図2は、図1の高圧需要家の事故点2又は事故点3で短絡が発生した場合の過電流と遮断器（遮断器A及び遮断器B）の継電器動作時間の関係を示したものである。（ア）がとられている場合、遮断器Bの継電器動作特性曲線は、（イ）である。 ③ 図3は、図1の高圧需要家の事故点2で地絡が発生した場合の零相電流と遮断器（遮断器A及び遮断器B）の継電器動作時間の関係を示したものである。（ア）がとられている場合、遮断器Bの継電器動作特性曲線は、（ウ）である。また、地絡の発生箇所が零相変流器より負荷側か電源側かを判別するため（エ）の使用が推奨されている。
