問題文

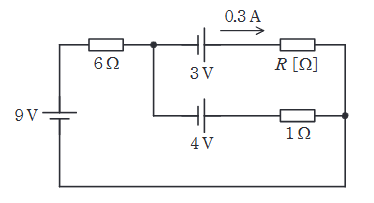

図の回路において、抵抗 \(R\) [\(\Omega\)] には電流 0.3 Aが流れている。抵抗 \(R\) の値[\(\Omega\)]として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
回路の接続点（9V電源の正極側から6Ωを通った点）の電位を \(V_A\) とします（9V電源の負極を0V基準とする）。
また、右側の合流点の電位を \(V_B\) とします。図より右端は短絡されている（あるいは共通帰線）と見なして解析します。
キルヒホッフの法則またはミルマンの定理等を適用します。
9V電源から流れる電流は、3V電源側と4V電源側に分流します。
上側の枝（3V電源側）：電流 0.3 A。
下側の枝（4V電源側）：電流 \(I_{low}\)。
上側の枝の電圧降下の式：
\(V_A + 3 - 0.3R = V_B\) （電池の向きに注意。ここでは図の左側がプラスと仮定）
下側の枝の電圧降下の式：
\(V_A + 4 - 1 \cdot I_{low} = V_B\)
また、左側の枝（9V電源）：
\(9 - 6(0.3 + I_{low}) = V_A - V_{GND}\) （基準をどこに取るかによる）
閉回路方程式で解きます。
外周ループ： \(9 - 6(0.3 + I_{low}) + 3 - 0.3R = 0\)
下側ループを含む閉回路： \(9 - 6(0.3 + I_{low}) + 4 - 1 \cdot I_{low} = 0\)
第2式より：
\(13 - 1.8 - 6I_{low} - I_{low} = 0\)
\(11.2 = 7I_{low} \implies I_{low} = 1.6 \text{ A}\)
これを第1式に代入：
\(12 - 6(0.3 + 1.6) - 0.3R = 0\)
\(12 - 6(1.9) - 0.3R = 0\)
\(12 - 11.4 = 0.3R\)
\(0.6 = 0.3R \implies R = 2.0 \Omega\)
