2024年度 電験3種 上期 - 理論 - 問18(b) 2024年度 上期 理論 問18(b)

どこへ信号波を加えているかを回路図から読み取り、波形対応と変調率を確定する問題です。

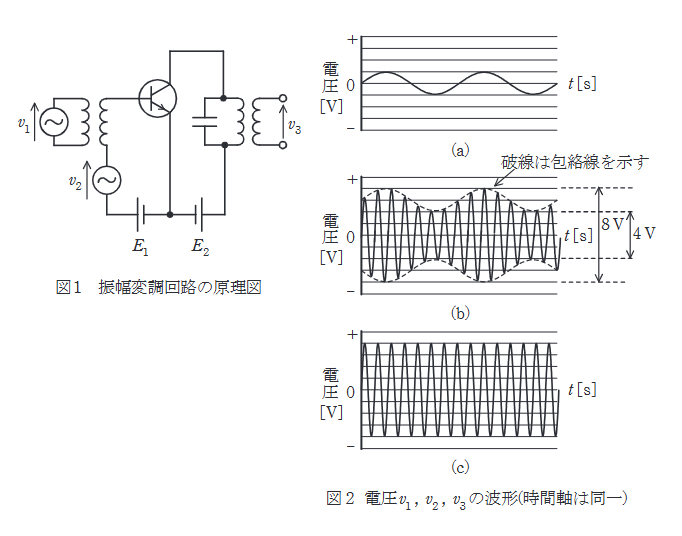

図1の回路を見ると、信号波 \(v_2\) はトランジスタのベース回路（バイアス電源と直列）に挿入されています。これを**ベース変調**と呼びます。
波形の対応：
- \(v_1\)（搬送波）：高周波・振幅一定 \(\rightarrow\) 図2(c)
- \(v_2\)（信号波）：低周波 \(\rightarrow\) 図2(a)
- \(v_3\)（被変調波）：振幅が変化 \(\rightarrow\) 図2(b)

変調率 \(m\) の計算：
図2(b)より、包絡線の最大値 \(A_{max}\) と最小値 \(A_{min}\) の比率を読み取ります（図の8V, 4Vがp-p値だとしても比率は同じ）。
\(m = \dfrac{A_{max} - A_{min}}{A_{max} + A_{min}} \times 100 [\%]\)
\(m = \dfrac{8 - 4}{8 + 4} \times 100 = \dfrac{4}{12} \times 100 \approx 33.3 [\%]\)
よって、ベース変調、波形順(c)(a)(b)、33% の組み合わせである(5)が正解です。
