問題文

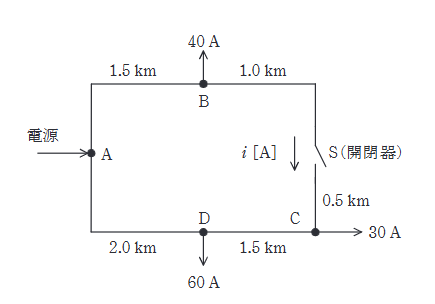

図のような系統構成の三相3線式配電線路があり、開閉器Sは開いた状態にある。各配電線のB点、C点、D点には図のとおり負荷が接続されており、各点の負荷電流はB点40A、C点30A、D点60A一定とし、各負荷の力率は100%とする。
各区間のこう長はA-B間1.5km、B-S(開閉器)間1.0km、S(開閉器)-C間0.5km、C-D間 1.5 km、D-A間2.0kmである。
ただし、電線1線当たりの抵抗は 0.2 \(\Omega\)/kmとし、リアクタンスは無視するものとして、次の(a)及び(b)の問に答えよ。
開閉器Sを投入した場合、開閉器Sを流れる電流の値[A]として、最も近いものを次の(1)~(5)のうちから一つ選べ。
図はタップで拡大できます。
