問題文
次の文章は、単相半波ダイオード整流回路に関する記述である。

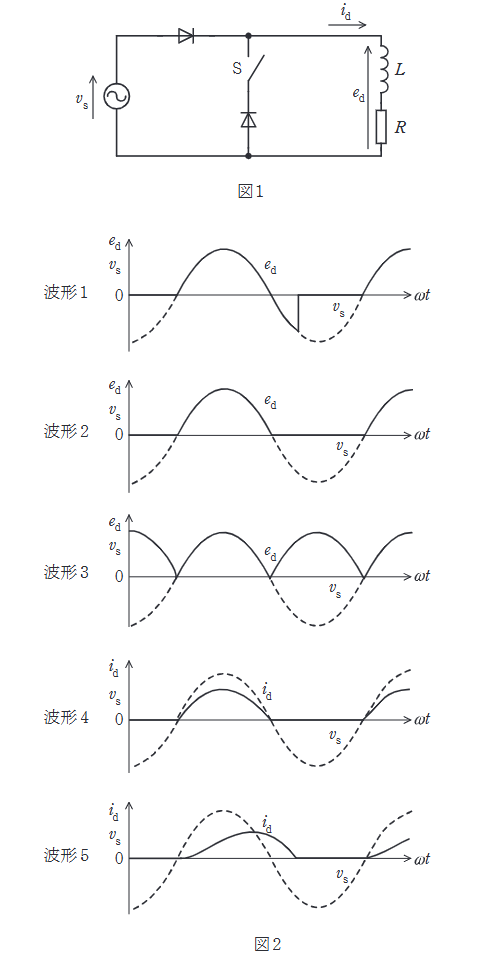

抵抗とリアクトルとを直列接続した負荷に電力を供給する単相半波ダイオード整流回路を図1に示す。スイッチSを開いて運転したときに、負荷力率に応じて負荷電圧 \(e_d\) の波形は図2の (ア) となり、負荷電流の波形は図2の (イ) となった。次にスイッチSを閉じ、環流ダイオードを接続して運転したときには、負荷電圧 \(e_d\) の波形は図2の (ウ) となり、負荷電流の流れる期間は、スイッチSを開いて運転したときよりも (エ) 。
上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
スイッチ開（還流なし）では，負荷にリアクトルがあるため，電源電圧が負側に入ってもしばらく電流が続き，その間は整流ダイオードが導通して負荷電圧は電源電圧に追従する。したがって \(e_{\mathrm{d}}\) は負側も出る波形（波形1），\(i_{\mathrm{d}}\) は遅れて減衰する波形（波形5）になる。
スイッチ閉（還流ダイオードあり）では，電源が負側になると電流は還流側へ回り，負荷電圧はほぼ0にクランプされるので \(e_{\mathrm{d}}\) は波形2。さらに電流の通り道が確保される分，電流が流れる期間は長くなる。
以上より(3)。
