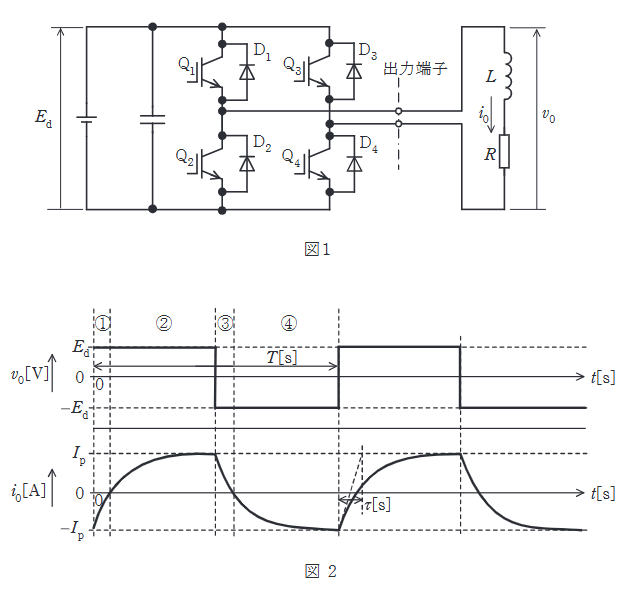

図1は、IGBTを用いた単相ブリッジ接続の電圧形インバータを示す。直流電圧 \(E_d\)[V]は、一定値と見なせる。出力端子には、インダクタンス \(L\) [H] で抵抗値 \(R\) [\(\Omega\)] の誘導性負荷が接続されている。この電圧形インバータの出力電圧、出力電流が図2のようになった。インバータの動作モードを図2に示す①〜④として本モードは周期 \(T\) [s] で繰り返されるものとする。なお、上下スイッチの短絡を防ぐデッドタイムは考慮しない。 次の(a)及び(b)の問に答えよ。 電源電圧 \(E_d\) が 100V、インダクタンス \(L\) を 2mH とし、抵抗 \(R\) を \(10\Omega\) とすると、区間①②の電流は \(-I_p\) [A] から \(I_p\) [A] まで時定数 [s] で増加する。この時定数に最も近い値を次の(1)〜(5)のうちから一つ選べ。
