問題文

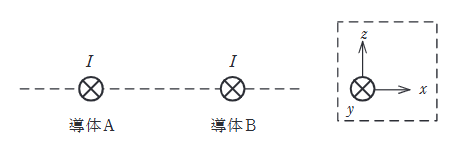

図に示すように、直線導体A及びBが \( y \) 方向に平行に配置され、両導体に同じ大きさの電流 \( I \) が共に \( +y \) 方向に流れているとする。このとき、各導体に加わる力の方向について、正しいものを次の(1)～(5)のうちから一つ選べ。
なお、\( xyz \) 座標の定義は、破線の枠内の図で示したとおりとする。
図はタップで拡大できます。
選択肢
-
(1)
導体A：\( +x \)方向、導体B：\( +x \)方向
-
(2)
導体A：\( +x \)方向、導体B：\( -x \)方向
-
(3)
導体A：\( -x \)方向、導体B：\( +x \)方向
-
(4)
導体A：\( -x \)方向、導体B：\( -x \)方向
-
平行導体に同じ向きの電流が流れる場合、互いに引力（引き合う力）が働く。
図において、導体Aは左側（\( x<0 \)）、導体Bは右側（\( x>0 \)）にあるため、互いに引き合うには、
導体Aは右向き（\( +x \)方向）の力を受け、導体Bは左向き（\( -x \)方向）の力を受ける。
