問題文

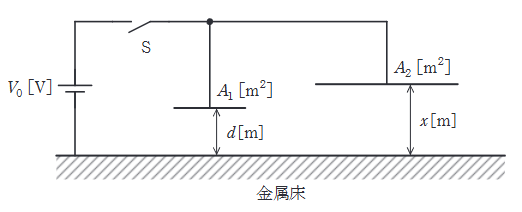

図のように、十分大きい平らな金属板で覆われた床と平板電極とで作られる空気コンデンサが二つ並列接続されている。二つの電極は床と平行であり、それらの面積は左側が \( A_{1}=10^{-3}\mathrm{m}^{2} \)、右側が \( A_{2}=10^{-2}\mathrm{m}^{2} \) である。床と各電極の間隔は左側が \( d=10^{-3}\mathrm{m} \) で固定、右側が \( x [\mathrm{m}] \) で可変、直流電源電圧は \( V_{0}=1000 \mathrm{V} \) である。次の(a)及び(b)の問に答えよ。
ただし、空気の誘電率を \( \varepsilon=8.85\times10^{-12}\mathrm{F/m} \) とし、静電容量を考える際にコンデンサの端効果は無視できるものとする。
上記(a)の操作の後、徐々に \( x \) を増していったところ、 \( x=3.0\times10^{-3} \) のときに左側の電極と床との間に火花放電が生じた。左側のコンデンサの空隙の絶縁破壊電圧 \( V \) の値 \( [\mathrm{V}] \) として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
スイッチを開いたため、電荷 \( Q \) は保存される。
\( x = 3.0 \times 10^{-3} \) のとき、\( C_2 \) の容量が変わる。
\( C_2' = \dfrac{\varepsilon A_2}{x} = \dfrac{8.85\times10^{-12} \times 10^{-2}}{3.0 \times 10^{-3}} = \dfrac{88.5}{3} \times 10^{-12} = 29.5 \times 10^{-12} \mathrm{F} \)
新しい合成容量 \( C' = C_1 + C_2' = 8.85\mathrm{p} + 29.5\mathrm{p} = 38.35 \mathrm{pF} \)。
このときの端子電圧 \( V \) は、
\( V = \dfrac{Q}{C'} = \dfrac{97.35 \times 10^{-9}}{38.35 \times 10^{-12}} \approx 2538 \mathrm{V} \)。
この電圧で火花放電が生じたため、絶縁破壊電圧は約 \( 2.5 \times 10^3 \mathrm{V} \)。
