2024年度電験3種下期 - 機械 - 問14 電験3種配点 5

問題文

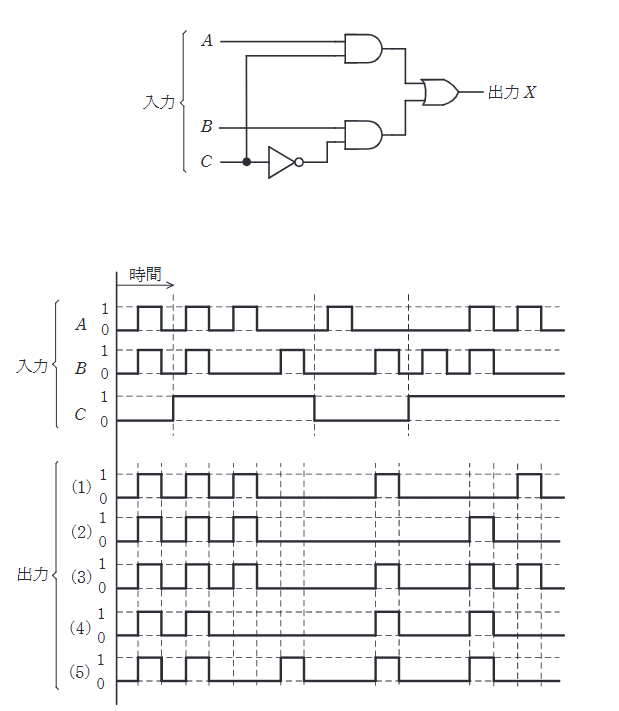

図の論理回路に、図に示す入力 A, B 及び C を加えたとき、出力 X として正しいものを次の(1)〜(5)のうちから一つ選べ。

問題図 — 図はタップで拡大できます。

選択肢

(1)

図の波形(1)
(2)

図の波形(2)
(3)

図の波形(3)
(4)

図の波形(4)
(5)

図の波形(5)
