2024年度 電験3種 下期 - 機械 - 問16(a) 電験3種 配点 5

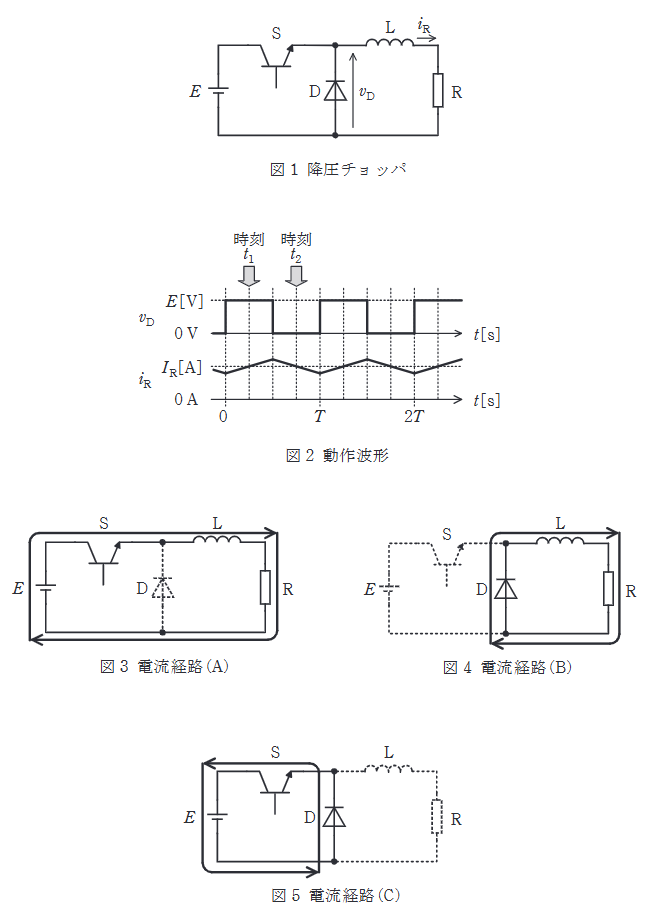

図1に示す降圧チョッパの回路は、電圧 \(E\) の直流電源、スイッチングするパワー半導体デバイス S、ダイオード D、リアクトル L、及び抵抗 R の負荷から構成されている。また、図2には、図1の回路に示すダイオード D の電圧 \(v_D\) と負荷の電流 \(i_R\) の波形を示す。次の(a)及び(b)の問に答えよ。 降圧チョッパの回路動作に関し、図3〜図5に、実線で示した回路に流れる電流のループと方向を示した三つの電流経路を考える。図2の時刻 \(t_1\) 及び時刻 \(t_2\) において、それぞれどの電流経路となるか。正しい組合せを次の(1)〜(5)のうちから一つ選べ。

• (1)

  時刻 \(t_1\): 電流経路(C), 時刻 \(t_2\): 電流経路(B)
• (2)

  時刻 \(t_1\): 電流経路(A), 時刻 \(t_2\): 電流経路(C)
• (3)

  時刻 \(t_1\): 電流経路(B), 時刻 \(t_2\): 電流経路(A)
• (4)

  時刻 \(t_1\): 電流経路(B), 時刻 \(t_2\): 電流経路(C)
• (5)

  時刻 \(t_1\): 電流経路(A), 時刻 \(t_2\): 電流経路(B)
