問題文
(選択問題)
次の論理回路について、(a)及び(b)の問に答えよ。

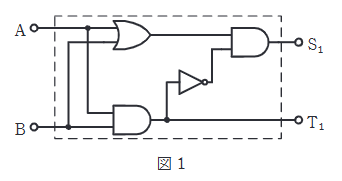

図1に示す論理回路の真理値表として、正しいものを次の(1)〜(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
-
(1)
入力(0,0)→出力(0,0), (0,1)→(0,0), (1,0)→(0,0), (1,1)→(0,1)
-
-
(3)
入力(0,0)→出力(0,0), (0,1)→(1,0), (1,0)→(1,0), (1,1)→(0,1)
-
(4)
入力(0,0)→出力(0,0), (0,1)→(1,0), (1,0)→(0,0), (1,1)→(0,1)
-
図1の回路は半加算器です。
\(S_1\) はXOR（排他的論理和）、\(T_1\) はAND（論理積）の動作をします。
A=0, B=0 -> S=0, T=0
A=0, B=1 -> S=1, T=0
A=1, B=0 -> S=1, T=0
A=1, B=1 -> S=0, T=1
このパターンは選択肢3です。
