2025年度 電験3種 上期 - 機械 - 問16(a) 電験3種 配点 5

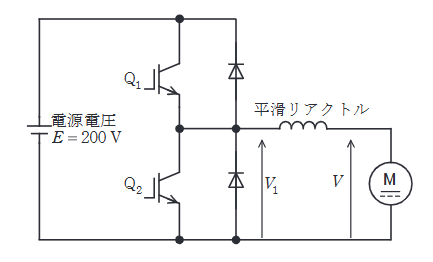

図のように他励直流機を直流チョッパで駆動する。電源電圧は \(E=200\text{V}\) で一定とし、直流機の電機子電圧を \(V\) とする。IGBT \(Q_1\) 及び \(Q_2\) をオンオフ動作させるときのスイッチング周波数は 500Hz であるとする。なお、本問では直流機の定常状態だけを扱うものとする。次の(a)及び(b)の問に答えよ。 この直流機を電動機として駆動する場合, \(Q_2\) をオフとし、 \(Q_1\) をオンオフ制御することで、 \(V\) を調整することができる。電圧 \(V\)（平均値）が150Vのとき、1周期の中で \(Q_1\) がオンになっている時間の値 [ms]として、最も近いものを次の(1)～(5)のうちから一つ選べ。

• (1)

  1.75
• (2)

  1.50
• (3)

  1.25
• (4)

  1.00
• (5)

  0.7
