問題文
入力信号が A, B 及び C、出力信号が X の論理回路として、次の真理値表を満たす論理回路は次のうちどれか。

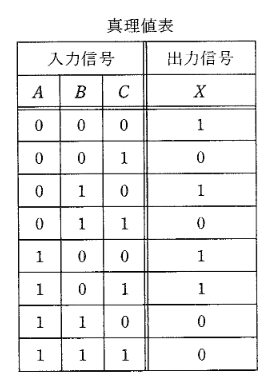

**真理値表**
| A | B | C | X |
|---|---|---|---|
| 0 | 0 | 0 | 1 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 0 |
| 1 | 1 | 1 | 0 |
図はタップで拡大できます。

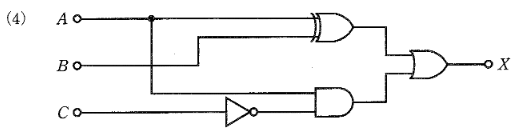

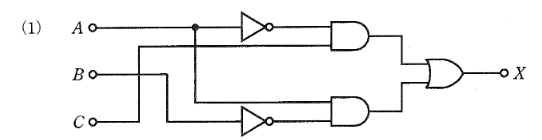

選択肢
真理値表の入力値を各選択肢の回路に代入し、出力を確認することで正解を導き出します。
1. **第1ステップ：\( A=0, B=0, C=0 \) のとき（真理値表より \( X=1 \)）**
各選択肢の回路に入力を代入すると、出力が \( X=1 \) となるのは選択肢 (2)、(3)、(5) です。この時点で選択肢は 3 つに絞られます。
2. **第2ステップ：\( A=0, B=0, C=1 \) のとき（真理値表より \( X=0 \)）**
絞り込んだ (2)、(3)、(5) の回路にこの入力を代入して確認します。
* **選択肢 (2)**：入力 \( C=1 \) が NOT 回路等を経て最終的な出力に影響し、\( X=0 \) となります。

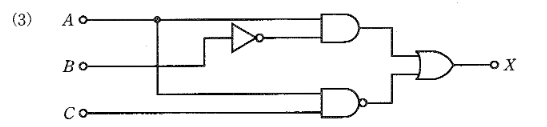

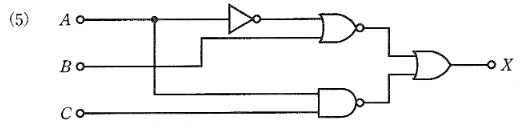

* **選択肢 (3)・(5)**：これらの回路では \( X=1 \) となり、真理値表の結果と一致しません。
3. **結論**
すべての入力パターンにおいて真理値表の出力 \( X \) と完全に一致するのは、選択肢 (2) の論理回路のみとなります。
