2010年度 電験3種 上期 - 機械 - 問14 2010年度 機械 問14

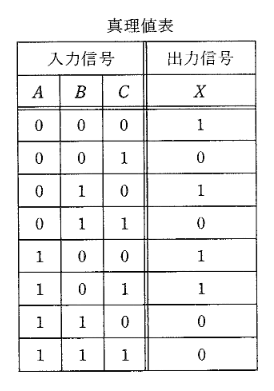

真理値表の入力値を各選択肢の回路に代入し、出力を確認することで正解を導き出します。

1. **第1ステップ：\( A=0, B=0, C=0 \) のとき（真理値表より \( X=1 \)）**

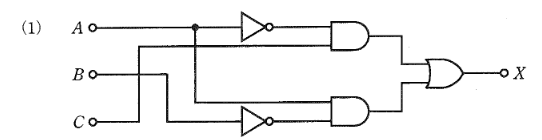

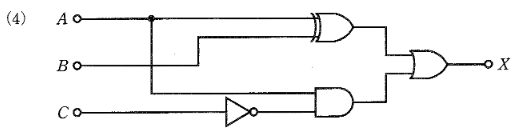

各選択肢の回路に入力を代入すると、出力が \( X=1 \) となるのは選択肢 (2)、(3)、(5) です。この時点で選択肢は 3 つに絞られます。

2. **第2ステップ：\( A=0, B=0, C=1 \) のとき（真理値表より \( X=0 \)）**
絞り込んだ (2)、(3)、(5) の回路にこの入力を代入して確認します。

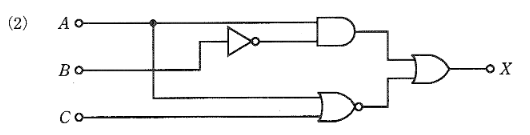

* **選択肢 (2)**：入力 \( C=1 \) が NOT 回路等を経て最終的な出力に影響し、\( X=0 \) となります。

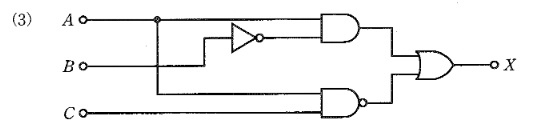

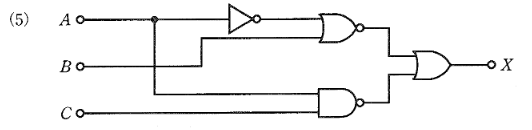

* **選択肢 (3)・(5)**：これらの回路では \( X=1 \) となり、真理値表の結果と一致しません。

3. **結論**
すべての入力パターンにおいて真理値表の出力 \( X \) と完全に一致するのは、選択肢 (2) の論理回路のみとなります。


真理値表は、全行を機械的に追うより、候補を分ける入力行を読み取るのが近道です。まず \(A,B,C\) の単純な組合せで出力が変わる行を選び、残った回路だけに入力を代入すると、選択肢(2)に絞れます。
