問題文

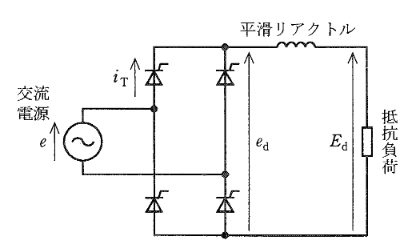

図には、バルブデバイスとしてサイリスタを用いた単相全波整流回路を示す。交流電源電圧を \(e = \sqrt{2} E \sin \omega t\) [V]、単相全波整流回路出力の直流電圧を \(e_d\) [V]、サイリスタの電流を \(i_T\) [A] として、次の(a)及び(b)に答えよ。
ただし、重なり角などは無視し、平滑リアクトルにより直流電流は一定とする。

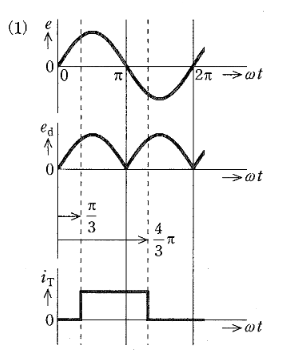

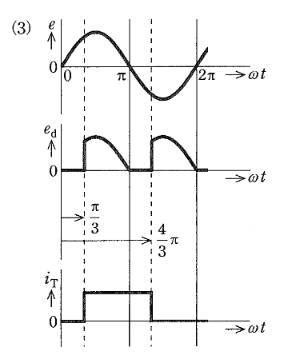

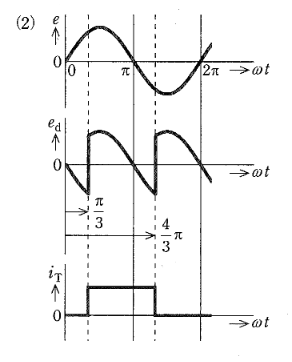

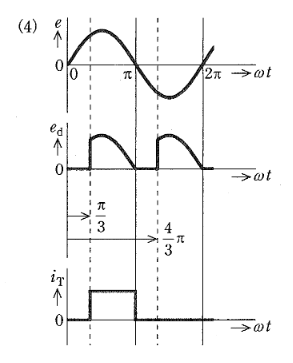

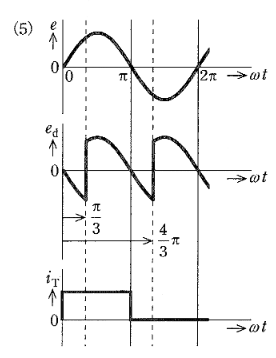

サイリスタの制御遅れ角が \(\dfrac{\pi}{3}\) [rad] のときに、\(e\) に対する、\(e_d\)、\(i_T\) の波形として、正しいのは次のうちどれか。
図はタップで拡大できます。
選択肢
