問題文

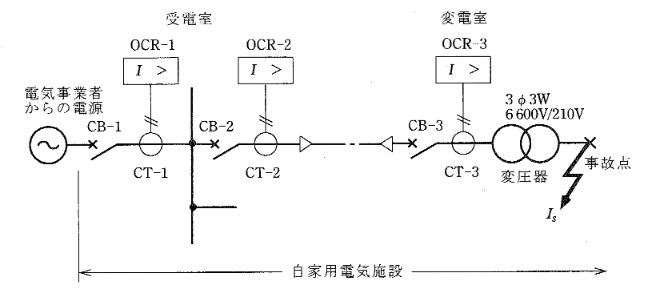

図のような自家用電気施設の供給系統において、変電室変圧器二次側(210 [V])で三相短絡事故が発生した場合、次の(a)及び(b)に答えよ。
ただし、受電電圧 6600 [V], 三相短絡事故電流 \( I_{s}=7 \) [kA] とし、変流器 CT-3 の変流比は、75A/5Aとする。
この事故における保護協調において、施設内の過電流継電器の中で最も早い動作が求められる過電流継電器(以下, OCR-3という。)の動作時間 [秒] の値として、最も近いのは次のうちどれか。
ただし、OCR-3の動作時間演算式は \( T=\dfrac{80}{(N^{2}-1)}\times\dfrac{D}{10} \) [秒]とする。この演算式におけるTはOCR-3の動作時間 [秒]、NはOCR-3の電流整定値に対する入力電流値の倍数を示し、Dはダイヤル (時限) 整定値である。
また、CT-3 に接続された OCR-3の整定値は次のとおりとする。
| OCR名称 | 電流整定値〔A〕 | ダイヤル(時限)整定値 |
| :--- | :--- | :--- |
| OCR-3 | 3 | 2 |
図はタップで拡大できます。
選択肢
この問題の選択肢データは補完中です。気づいた点は「問題を報告」から送れます。
