2012年度 電験3種 上期 - 理論 - 問15(a) 電験3種 配点 5

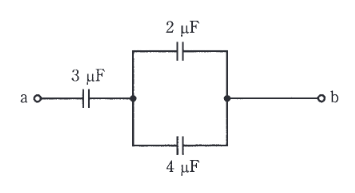

図のように、三つの平行平板コンデンサを直並列に接続した回路がある。ここで、それぞれのコンデンサの極板の形状及び面積は同じであり、極板間には同一の誘電体が満たされている。なお、コンデンサの初期電荷は零とし、端効果は無視できるものとする。 いま、端子a-b間に直流電圧300 [V] を加えた。このとき、次の(a)及び(b)の問に答えよ。 静電容量が4 [μF] のコンデンサに蓄えられる電荷Q [C] の値として、正しいものを次の(1)～(5)のうちから一つ選べ。

• (1)

  \(1.2\times10^{-4}\)
• (2)

  \(2\times10^{-4}\)
• (3)

  \(2.4\times10^{-4}\)
• (4)

  \(3\times10^{-4}\)
• (5)

  \(4\times10^{-4}\)
