問題文
公称電圧 6600 \([ \text{V} ]\)、周波数 50 \([ \text{Hz} ]\) の三相3線式配電線路から受電する需要家の竣工時における自主検査で、高圧引込ケーブルの交流絶縁耐力試験を「電気設備技術基準の解釈」に基づき実施する場合、次の(a)及び(b)の問に答えよ。

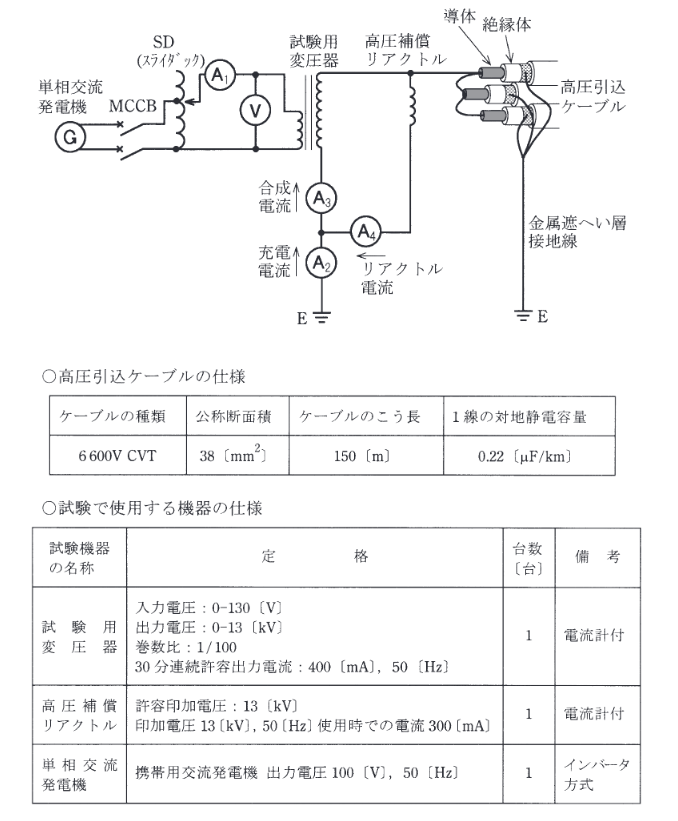

ただし、試験回路は図のとおりとし、この試験は3線一括で実施し、高圧引込ケーブル以外の電気工作物は接続されないものとし、各試験器の損失は無視する。
また、試験対象物である高圧引込ケーブル及び交流絶縁耐力試験に使用する試験器等の仕様は、次のとおりである。
○高圧引込ケーブルの仕様
ケーブルの種類: 6 600V CVT
公称断面積: \(38 [\text{mm}^{2}]\)
ケーブルのこう長: 150 [m]
1線の対地静電容量: 0.22 [\(\mu\text{F/km}\)]
○試験で使用する機器の仕様
試験用変圧器: 入力0-130V, 出力0-13kV, 巻数比1/100, 30分定格400mA
高圧補償リアクトル: 許容13kV, 13kV 50Hz時300mA
交流絶縁耐力試験における試験電圧印加時、高圧引込ケーブルの3線一括の充電電流（電流計 \(A_2\) の読み）に最も近い電流値 \([ \text{mA} ]\) を次の1～5のうちから一つ選べ。
図はタップで拡大できます。
選択肢
最大使用電圧 \(E_{max} = 6900\) V。
試験電圧 \(V_{test} = 6900 \times 1.5 = 10350\) V。
ケーブル静電容量 \(C\) は3線一括なので、1線の3倍です。
\(C = 3 \times 0.22 [\mu\text{F/km}] \times 0.15 [\text{km}] = 0.099 [\mu\text{F}]\)
充電電流 \(I_C = 2 \pi f C V_{test}\)
\(I_C = 2 \pi \times 50 \times 0.099 \times 10^{-6} \times 10350 \approx 0.322\) A = 322 mA
最も近い値は 330 mA。
