2012年度 電験3種 上期 - 法規 - 問11(a) 2012年度 法規 問11(a)

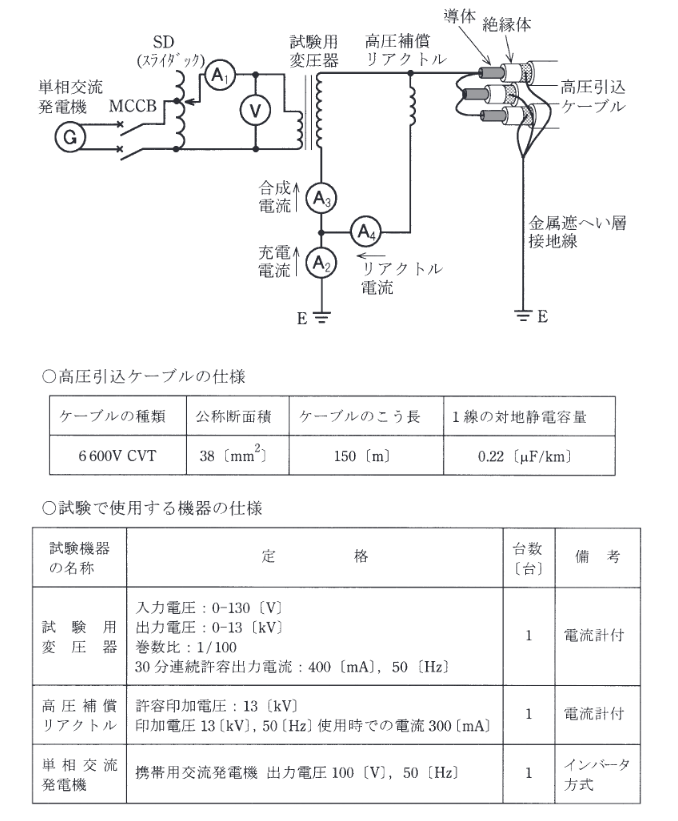

公称電圧 6600 \([ \text{V} ]\)、周波数 50 \([ \text{Hz} ]\) の三相3線式配電線路から受電する需要家の竣工時における自主検査で、高圧引込ケーブルの交流絶縁耐力試験を「電気設備技術基準の解釈」に基づき実施する場合、次の(a)及び(b)の問に答えよ。 ただし、試験回路は図のとおりとし、この試験は3線一括で実施し、高圧引込ケーブル以外の電気工作物は接続されないものとし、各試験器の損失は無視する。 また、試験対象物である高圧引込ケーブル及び交流絶縁耐力試験に使用する試験器等の仕様は、次のとおりである。 ○高圧引込ケーブルの仕様 ケーブルの種類: 6 600V CVT 公称断面積: \(38 [\text{mm}^{2}]\) ケーブルのこう長: 150 [m] 1線の対地静電容量: 0.22 [\(\mu\text{F/km}\)] ○試験で使用する機器の仕様 試験用変圧器: 入力0-130V, 出力0-13kV, 巻数比1/100, 30分定格400mA 高圧補償リアクトル: 許容13kV, 13kV 50Hz時300mA 交流絶縁耐力試験における試験電圧印加時、高圧引込ケーブルの3線一括の充電電流（電流計 \(A_2\) の読み）に最も近い電流値 \([ \text{mA} ]\) を次の1～5のうちから一つ選べ。
