問題文

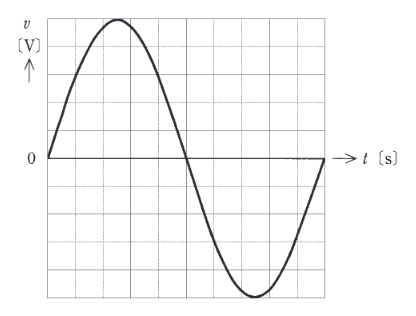

振幅 \(V_{m}\) [V] の交流電源の電圧 \(v=V_{m}\sin\omega t\) [V] をオシロスコープで計測したところ、画面上に図のような正弦波形が観測された。次の(a)及び(b)の問に答えよ。
ただし、オシロスコープの垂直感度は 5 [V]/div, 掃引時間は 2 [ms]/div とし、測定に用いたプローブの減衰比は1対1とする。
この交流電源をある負荷に接続したとき、\(i=25\cos(\omega t-\frac{\pi}{3})\) [A] の電流が流れた。この負荷の力率 [%] の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
