問題文

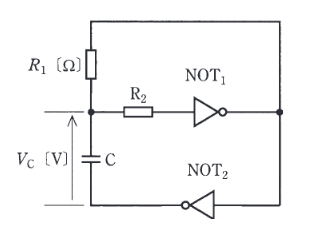

図は、NOT IC, コンデンサC及び抵抗を用いた非安定マルチバイブレータの原理図である。次の(a)及び(b)の問に答えよ。
この回路に関する三つの記述(ア)～(ウ)について、正誤の組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
(ア) この回路は電源を必要としない。
(イ) 抵抗 \(R_{1}\) [\(\Omega\)] の値を大きくすると、発振周波数は高くなる。
(ウ) 抵抗器 \(R_{2}\) は、\(NOT_{1}\) に流れる入力電流を制限するための素子である。
図はタップで拡大できます。
選択肢
(ア) NOT IC（論理IC）は動作に電源が必要なので，「電源を必要としない」は誤り。
(イ) 発振の周期はコンデンサの充放電に支配され，おおむね時定数 \(T \propto R_{1}C\) で決まる。したがって周波数は
\( f \propto \dfrac{1}{R_{1}C} \)
となり，\(R_{1}\) を大きくすると周波数は低下するため誤り。
(ウ) 入力の切替え時などにICへ過大な電流が流れないように，\(R_{2}\) で入力電流を制限する目的があるので正しい。
以上より（ア）誤，（イ）誤，（ウ）正の(5)。
