問題文

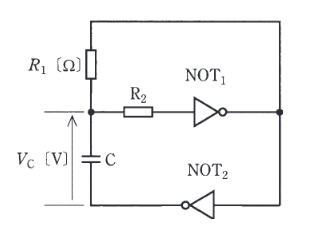

図は、NOT IC, コンデンサC及び抵抗を用いた非安定マルチバイブレータの原理図である。次の(a)及び(b)の問に答えよ。

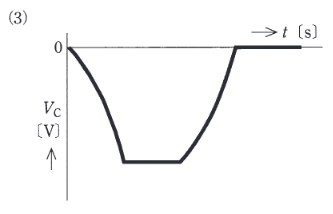

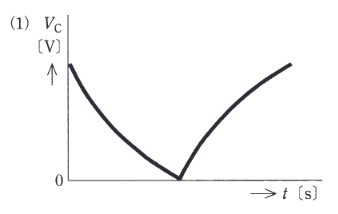

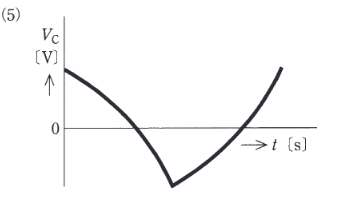

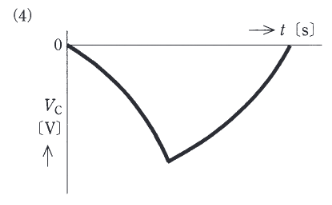

次の波形の中で、コンデンサCの端子間電圧 \(V_C\) [V] の時間 \(t\) [s] の経過による変化の特徴を最もよく示している図として、正しいものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
NOT の反転動作で出力レベルが切り替わるたびに，コンデンサは抵抗を介して「充電または放電」を行い，端子電圧 \(V_{C}\) は瞬時に跳ねず，時間とともに滑らかに（指数的に）増減する。

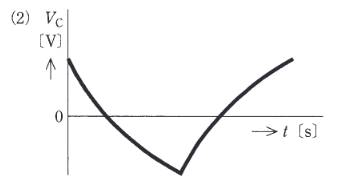

よって，1周期の中で \(V_{C}\) が曲線的に上下する形を示す(2)が最も適切。
