2013年度 電験3種 上期 - 電力 - 問17(a) 電験3種 配点 5

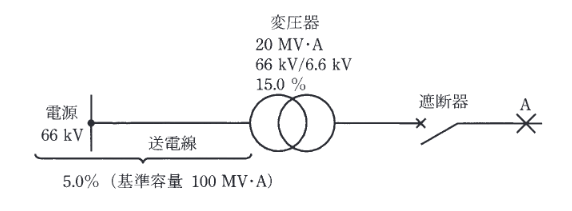

図に示すように、定格電圧66 [kV] の電源から送電線と三相変圧器を介して、二次側に遮断器が接続された系統を考える。三相変圧器の電気的特性は、定格容量20 〔MV・A〕,一次側線間電圧66 [kV],二次側線間電圧6.6 [kV],自己容量基準での百分率リアクタンス 15.0 [%] である。一方、送電線から電源側をみた電気的特性は、基準容量100 [MV・A]の百分率インピーダンスが 5.0 [%]である。このとき、次の(a)及び(b)の問に答えよ。 ただし、百分率インピーダンスの抵抗分は無視するものとする。 基準容量を10 [MV・A] としたとき、変圧器の二次側から電源側をみた百分率リアクタンス [%] の値として、正しいものを次の(1)~(5)のうちから一つ選べ。

• (1)

  2.0
• (2)

  8.0
• (3)

  12.5
• (4)

  15.5
• (5)

  20.0
