2013年度 電験3種 上期 - 法規 - 問5 電験3種 配点 5

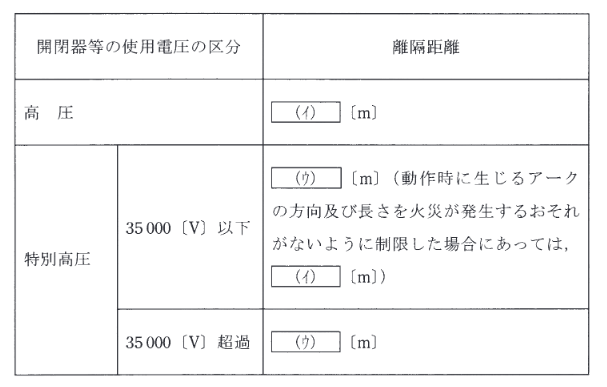

次の文章は、「電気設備技術基準の解釈」 における、アークを生じる器具の施設に関する記述である。 高圧用又は特別高圧用の開閉器,遮断器又は避雷器その他これらに類する器具(以下「開閉器等」という。)であって、動作時にアークを生じるものは、次のいずれかにより施設すること。 a. 耐火性のものでアークを生じる部分を囲むことにより、木製の壁又は天井その他の (ア) から隔離すること。 b. 木製の壁又は天井その他の (ア) との離隔距離を、下表に規定する値以上とすること。 | 開閉器等の使用電圧の区分 | 離隔距離 | | :--- | :--- | | 高圧 | (イ) [m] | | 特別高圧 | (ウ) [m] (動作時に生じるアークの方向及び長さを火災が発生するおそれがないように制限した場合にあっては (イ) [m]) | 上記の記述中の空白箇所(ア)、(イ)及び(ウ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
